Kako rade dvogledi
Dvogledi rade na principima optičkih zakona, upravo tako što iskorištavaju svojstva i ponašanje svjetlosti dok putuje kroz različite medije. Hajde da rastavite jedan da vidimo kako rade dvogledi, koji su bitni dijelovi dvogleda i kako rade zajedno?
Dvogled se sastoji od tri optička dijela za rad:
Okular ili okular: za fokusiranje i povećanje projektovane virtuelne slike
Prizme: da ispravite orijentaciju slike – okrenite sliku okomito i horizontalno
Objektivna sočiva: prikuplja upadnu svjetlost i koncentrira je u fokusnoj tački, obično sistem sočiva od 2 ili više sočiva za kompenzaciju aberacije
Jednostavno objašnjenje rada dvogleda

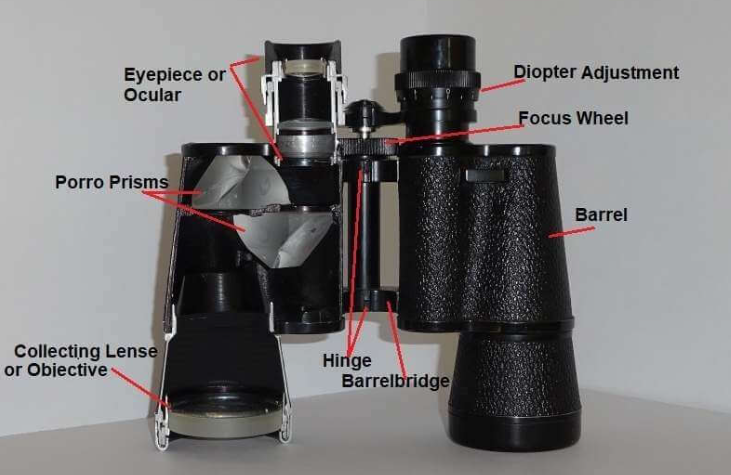

Da biste razumjeli dijelove dvogleda i njihove funkcije, najbolje je rastaviti dvogled i pogledati iznutra. Na taj način možete vidjeti pojedinačne sklopove i dobiti bolju predstavu o tome kako dvogled radi. Postoji jedanoptički sistem i mehanički sistempogledati.
Optički dijelovi dvogleda
Dvogled se sastoji od tri optička sklopa koji prelamaju i fokusiraju svjetlost kako bi uvećali udaljeni objekt i učinili ga bližim. Ove tri bitne komponente su objektiv objektiva, sistem prizme i okular. Pogledajmo bliže ove dijelove da bismo razumjeli njihove funkcije i kako se dvogled povećava.
Objektivna sočiva
Theobjektivansa svojim velikimkolekciona sočivanalazi se na prednjem ili donjem kraju dvogleda, ovisno o tome kako ga gledate. Kolekciono sočivo je usmereno na predmet interesovanja, tjhvata svetlost.
Što je većaotvor blende– prečnika sočiva, što dvogled ima veću moć prikupljanja svjetlosti, tako će slika biti svjetlija. Iz tog razloga, lovci ili entuzijasti promatranja zvijezda biraju dvogled s velikim prečnikom sočiva. Lagani kompaktni dvogled koji je odličan za planinarenje ili povremenu upotrebu može imati mnogo manji otvor blende od oko 25 mm. Veličina otvora blende se izražava u drugom broju ocjene dvogleda tj. 8x42
Virtuelna srednja slika koju stvara sočivo objektiva je okrenuta naopako i preslikana. Da bi se ovo ispravilo, prizme se koriste unutar dvogleda.
Sistem prizma
Bez prizme u dvogledu, posmatrač bi video obrnutu sliku. Prizme to ispravljaju, a pomažu i da se donekle smanji dužina dvogleda.
Theprizmeizrađeni su od krunskog stakla isluže kao ogledala za korekciju. Kako svjetlosni snop prolazi kroz prizme, višestruke refleksije okreću naopako i obrnutu sliku koju projektuje objektiv objektiva, tako da posmatrač može vidjeti sliku normalnog izgleda.
Postoje dvije glavne vrste prizmi koje se koriste u dvogledima. Ovo su Porro prizme i različiti dizajni krovnih prizmi.
Porro Prisms
Postoje dvije prizme koje se koriste u dvogledima Porro prizmama, postavljene su pod pravim uglom jedna prema drugoj.
Svjetlosni zraci se reflektiraju od unutrašnjih površina i okreću odozgo prema dolje u jednoj prizmi i slijeva na desno u drugoj prizmi.
Prednost dvogleda sa sistemom Porro prizma je u tome što su ove prizme mnogo lakše i jeftinije za proizvodnju i zahtijevaju malo prostora jer su postavljene jedna pored druge.
Dvogledi sa Porro prizmom su često kraće građe od dvogleda sa krovnom prizmom.
Roof Prism
Ovaj sistem prizmi obično se sastoji od dvije prizme, od kojih barem jedna ima oblik krovne ivice.
Jedna strana prims staklenog tijela mora biti premazana kako bi se kompenzirao fazni pomak različitih valnih dužina i kako bi se smanjile ivice boja, što čini krovnu prizmu malo skupljom od Porro prizme.
Korekcija slike u dvogledu sa krovnim prizmama može pratiti složeniji put snopa nego kod Porroovog, ali rezultat okretanja naopačke i zrcalne slike sa objektiva je isti.
Krovne prizme omogućavaju mnogo tanji i kompaktniji dvogled. Dvogledi s tim prizmama su malo uži i elegantniji u odnosu na modele s Porro prizmama, ali su obično malo skuplji jer je potrebna složenija proizvodnja.
Okulari
Theokulari, također se zoveočni, nalaze se na prednjoj strani dvogleda i dva su sočiva u koja gledamo direktno tokom posmatranja.
Naočale (gumeni nastavci na okularnoj cijevi) se često koriste za održavanje točne udaljenosti oka od okulara i obezbjeđuju određenu zaštitu od ometanja kosog zalutalog svjetla.
Okular se obično sastoji od dva ili više sočiva.
Kada je dvogled pravilno fokusiran, omogućava ljudskom oku da vidi sliku koju projektuju objektiv objektiva i sistem prizme.
Mehanički dijelovi dvogleda
Podešavanje dioptrije
Mnogi ljudi nemaju isti jak vid na oba oka. Da bi se omogućilo posmatranje bez umora kroz dvogledrazličit vid mora biti nadoknađentako da oba oka mogu vidjeti fokusiranu sliku.
Obično se desni okular može fino podesiti radi kompenzacije dioptrijske razlike podešavanjem fokusa očnih sočiva.
Za podešavanje, zatvorite desno oko i fokusirajte objekt pomoću lijevog oka (okular bez kompenzacije dioptrije) okretanjem središnjeg kotačića za fokusiranje dok slika ne postane oštra i jasna. Zatim fino podesite oštrinu na drugom okularu uz pomoć podešavanja dioptrije.
Focus Wheel
Da biste dobili oštru i jasnu sliku pri gledanju objekata na različitim udaljenostima, uvijek je potrebno podesiti fokus dvogleda. Okretanje dugmeta za fokusiranje (ili točkića za fokusiranje) će izgurati ili uvući okulare (ili samo jedno od sočiva okulara) tako da se fokusna tačka okulara konvergira sa fokusnom tačkom sočiva objektiva.
Bačvasti most sa šarkama
Dvogledi su jednostavno dva teleskopa koja su postavljena jedan pored drugog. Moraju biti usmjerene točno u istom smjeru kako bi se omogućilo posmatraču da istovremeno vidi kroz njih. Bačvasti most držicijevi dvogleda u paralelnom niveliranjujedna prema drugoj tako da je optička osa paralelna (svjetlosni snop jekolimirani).
Šarke koje spajaju most omogućavaju nam da prilagodimo rastojanje okulara individualnoj udaljenosti očiju posmatrača.
Barrel Or Tube
Cijev je kućište koje drži sve optičke dijelove zajedno. Kućište štiti optičke komponente i drži ih u stabilnom položaju tako da se ne pomjeraju od mehaničkog udara ili pada.
Mnogi bolji dvogledi imaju O-prstenove za zaštitu od vode i vlage. U mnogim modelima visoke cijene, unutrašnjost je također ispunjena inertnim plinom kako bi se osigurala vodootpornost čak i kada su potopljeni pod vodom.
Put svjetlosti u dvogledu Porro Prism
Kako prizme preokreću sliku
Slika sa gledanog objekta se pojavljuje horizontalno i vertikalno invertirano
Prva prizma invertuje sliku okomito
Druga prizma preokreće sliku horizontalno
Mala slika se projektuje na kraju žižne daljine objektiva
Okular uvećava sliku i predstavlja je oku
Kako slika dolazi u fokus
Da bi se gledaocu predstavila fokusirana i oštra slika, fokusna tačka očnog sočiva mora konvergirati sa žarišnom tačkom sočiva objektiva.
Kako izračunati uvećanje dvogleda
Uvećanje dvogleda koji se naziva i "snaga", važan je faktor ocjene, koji pomaže u odlučivanju o namjeravanoj upotrebi instrumenta. Označava koliko puta se slika čini uvećanom kada se gleda kroz dvogled u odnosu na gledanje golim okom.
Broj uvećanja je količnik žižne daljine sočiva i žižne daljine okulara. U gornjem primjeru to bi bilo240 / 24 = 10
Uvećanje dvogleda se izražava u prvom broju ocjene dvogleda tj.8x42
Najpopularniji faktori povećanja su 8x i 10x. Pri povećanju od 10x, objekti udaljeni 100 metara izgledaju kao da su udaljeni 10 metara.
Sažetak Dijelovi dvogleda i njihova funkcija
Vrlo zanimljivo kako rade dvogledi i kako se u osnovi sastavljaju iz vrlo jednostavnog rasporeda tri optička dijela: okulara, prizme i objektiva.
TheObjektivna sočivaje veliko sočivo na prednjem kraju dvogleda, okrenuto je prema predmetu koji se posmatra. Prečnik sočiva objektiva naziva seotvor blende.Veličina sočiva određuje rezoluciju (oštrinu) i koliko svjetlosti se može prikupiti. Snimljena slika sa objektiva je preslikana i okrenuta naopako.
Prizmese koriste za ispravljanje slike. Kada svjetlosni zraci obrnute slike prolaze kroz prizme, odbijaju se od unutrašnjih površina prizme i izlaze kao normalna slika stvarnog izgleda. Tipovi prizmi su Porro prizme i krovne prizme.
TheOkularili okular je dio u koji korisnik gleda. Slika koju je objektiv objektiva prikupio i projektovao na kraju svoje žižne daljine, uvećava se okularom i predstavlja oku gledaoca.
